マニュアルレベライザーキット取付説明書

この度は弊社マニュアルレベライザーキット（GUN125）をご購入いただきありがとうございます。

知識のある整備工場に取り付け依頼をお願いいたします。

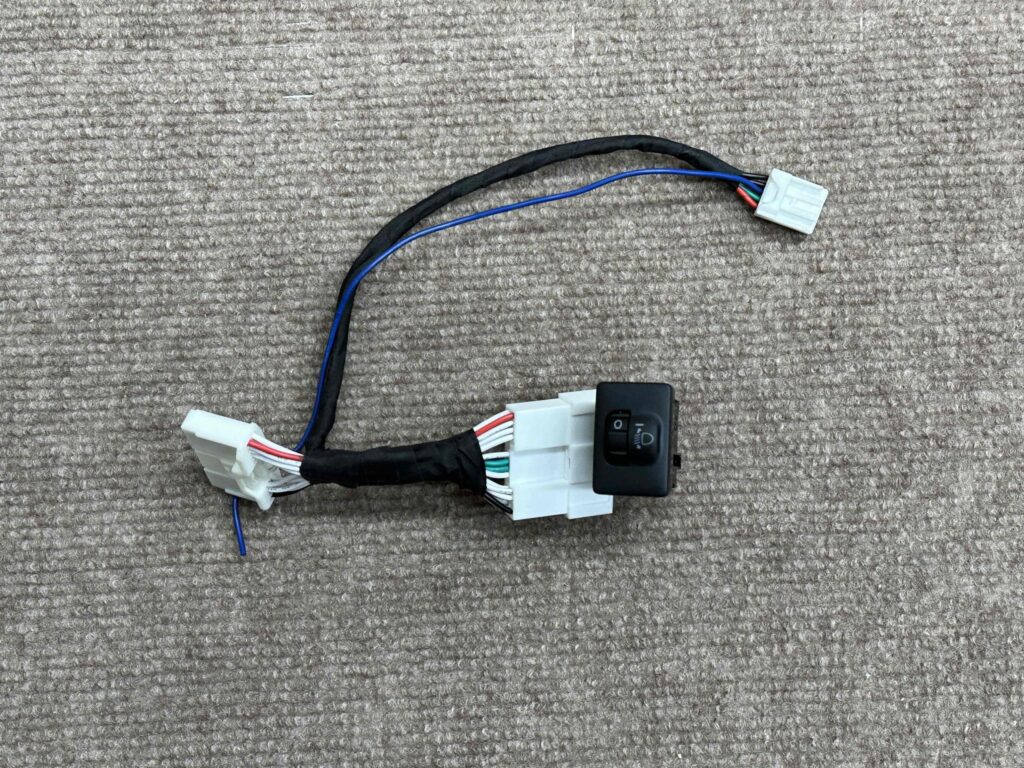

①マニュアルレベライザーキット構成部品

割り込みハーネス　ｘ　１
トヨタ純正スイッチ　ｘ　１

ハンドル右下側のスイッチパネルを内装はがしなどを使い取り外してください。

スイッチパネルから覗き込みます。
下の写真の一番左側にある、黄色い丸の白いカプラーを抜いて、ハーネスを割り込ませます。

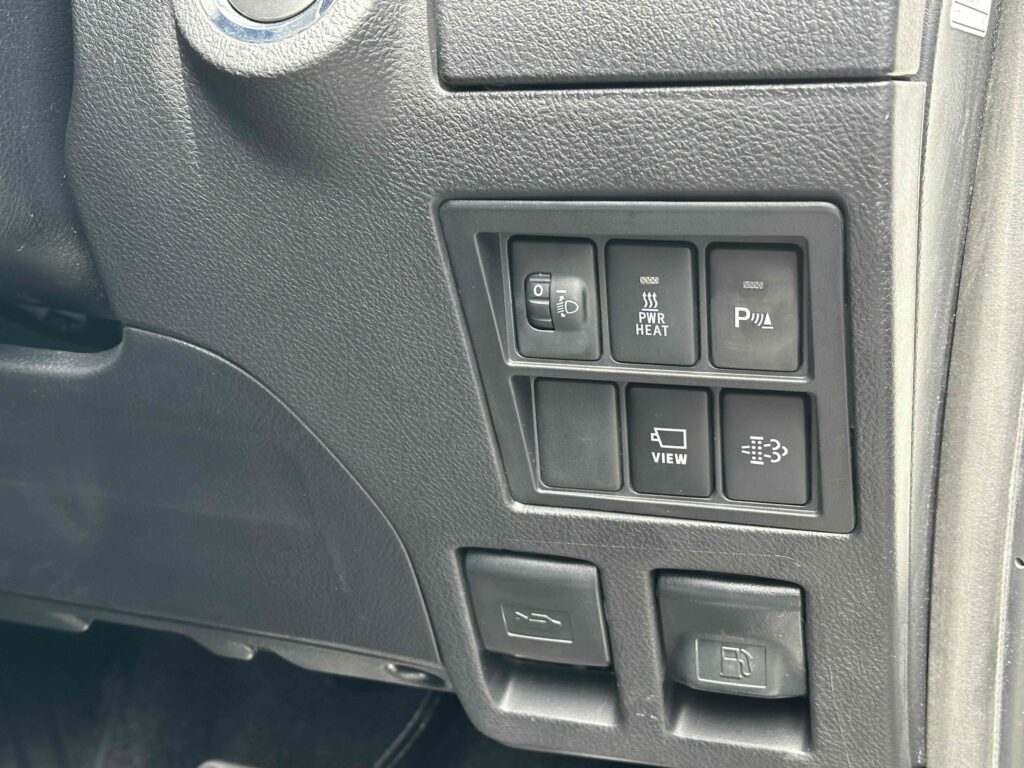

パネル上段にスイッチを取り付けます。＊下段の場合は加工が必要になる場合があるようです。
割り込ませたハーネスから出ている５Pカプラーをスイッチに取り付けます。

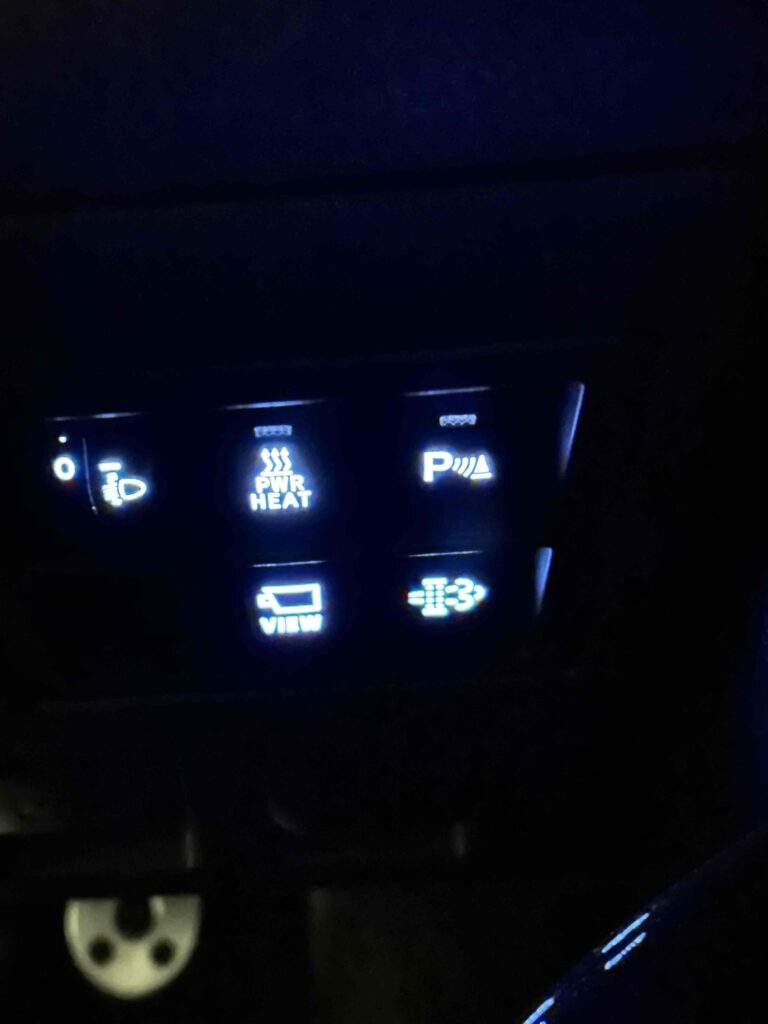

５Pから出ている青い配線を、隣のスイッチのイルミネーションに割り込ませてください。
パネルをつけて完成です。

通常ダイヤルを０に合わせてから、光軸調整をします。ただし、使い方により、３に合わせて光軸調整をすると、基準値より下にも上にもできる設定方法となります。
