この度は弊社リアエアバッグキット(GUN125)をご購入いただきありがとうございます。
知識のある整備工場に取り付け依頼をお願いいたします。

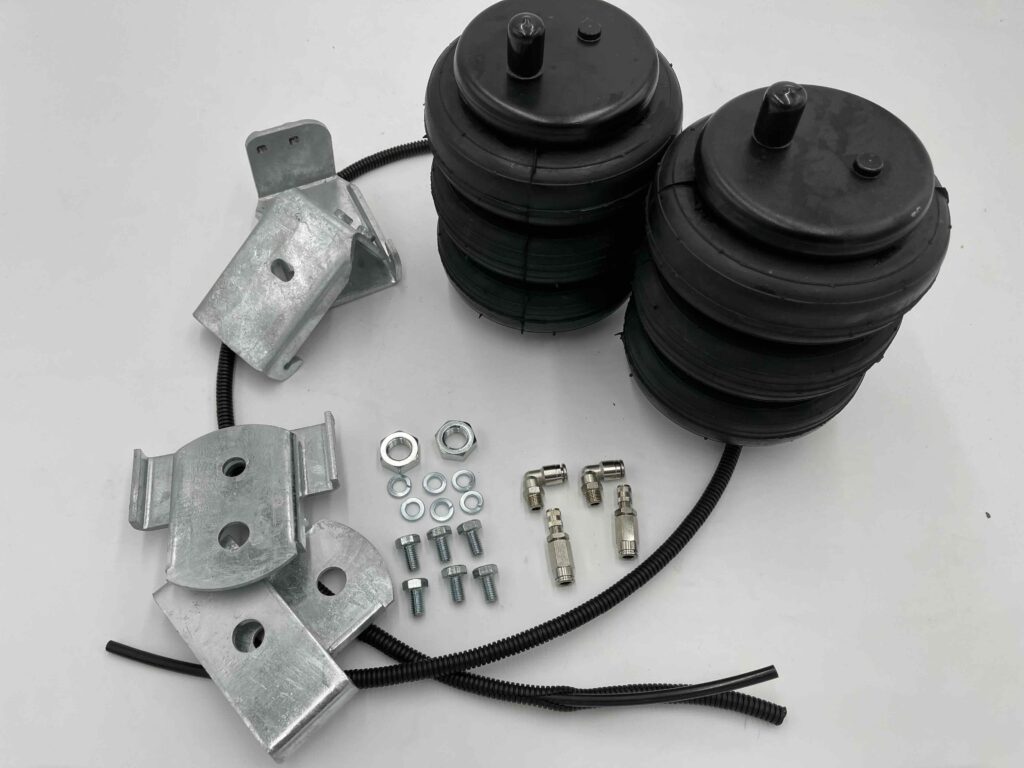

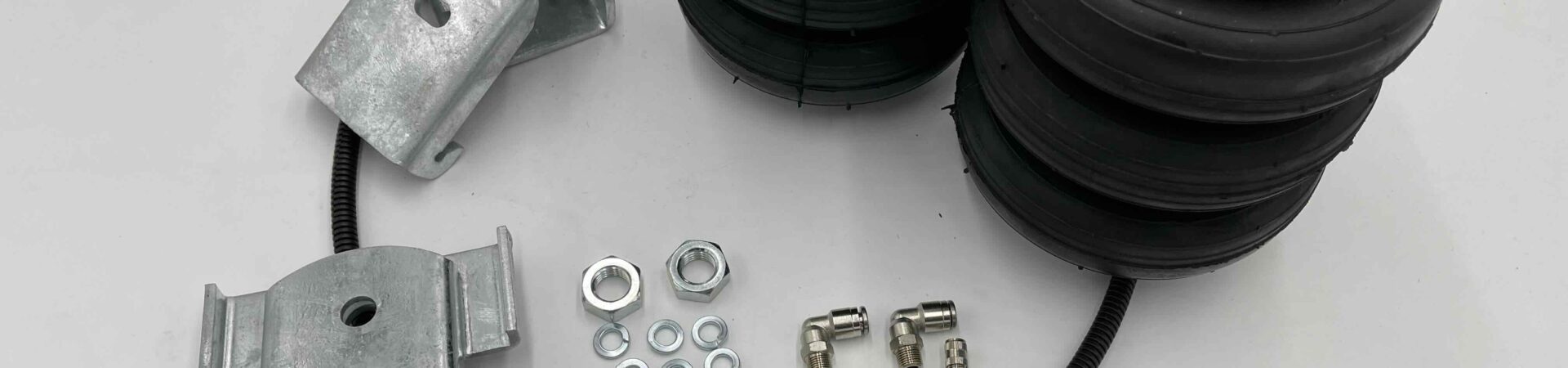

①構成部品
・エアバッグ(2段or3段) x 2個・エアバッグブラケット x 2組(上下組)
・M8x14mm(2本) とワッシャー(2枚)
・M8x20mm(4本)
・M16ナット(2個)
・90度エルボ スイベル式 フィッテイング(プッシュイン)x2個
・インフレーションバルブx2個
・エアホース(コルゲートチューブ付き)4m
②取付について

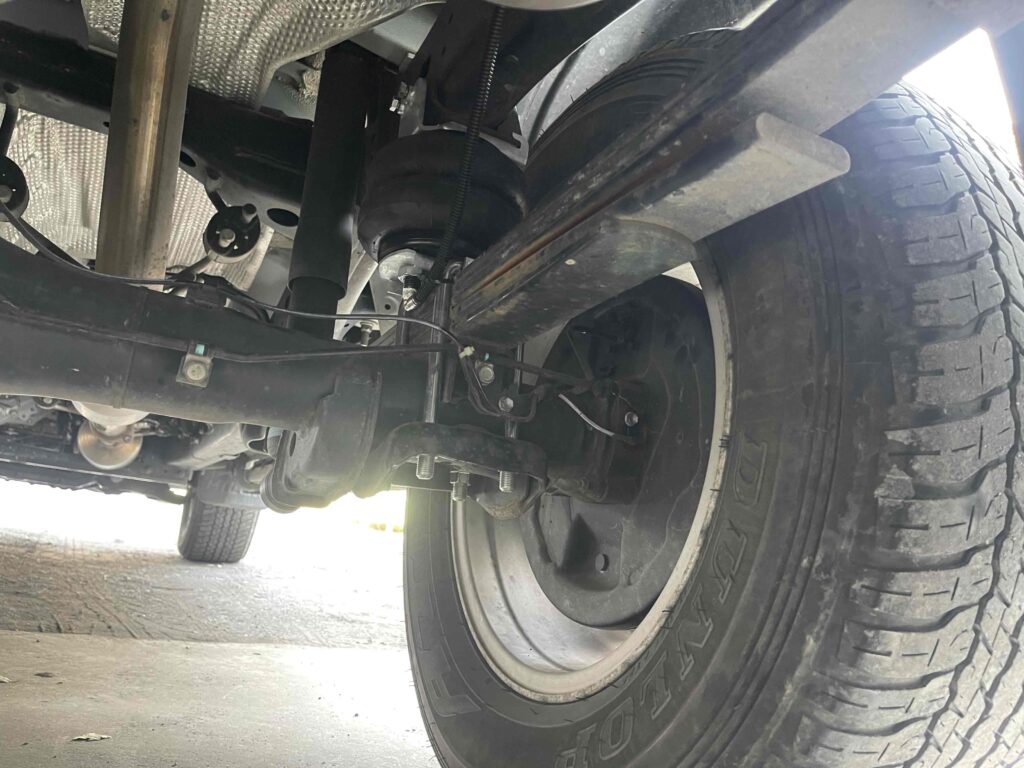

準備車体を上げ、ボディ側にジャッキスタンドをかけます。
デフにジャッキをかけておきます。
両側のリアタイヤも外します。
例)左側の取付

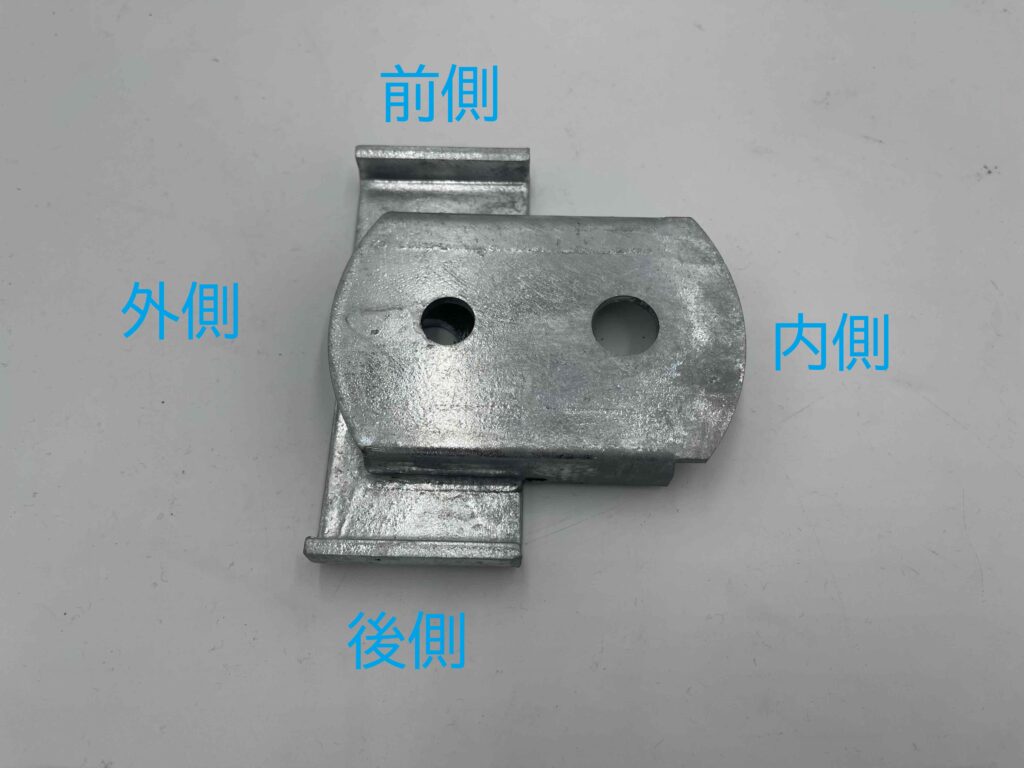

1.下側ブラケット取付
リーフ下のコノ字ボルトを止めている4個のナットを緩めます。
純正のバンプストッパーを外し、下側のブラケットを写真の様にセットして、
コノ字ナットを仮締めします。

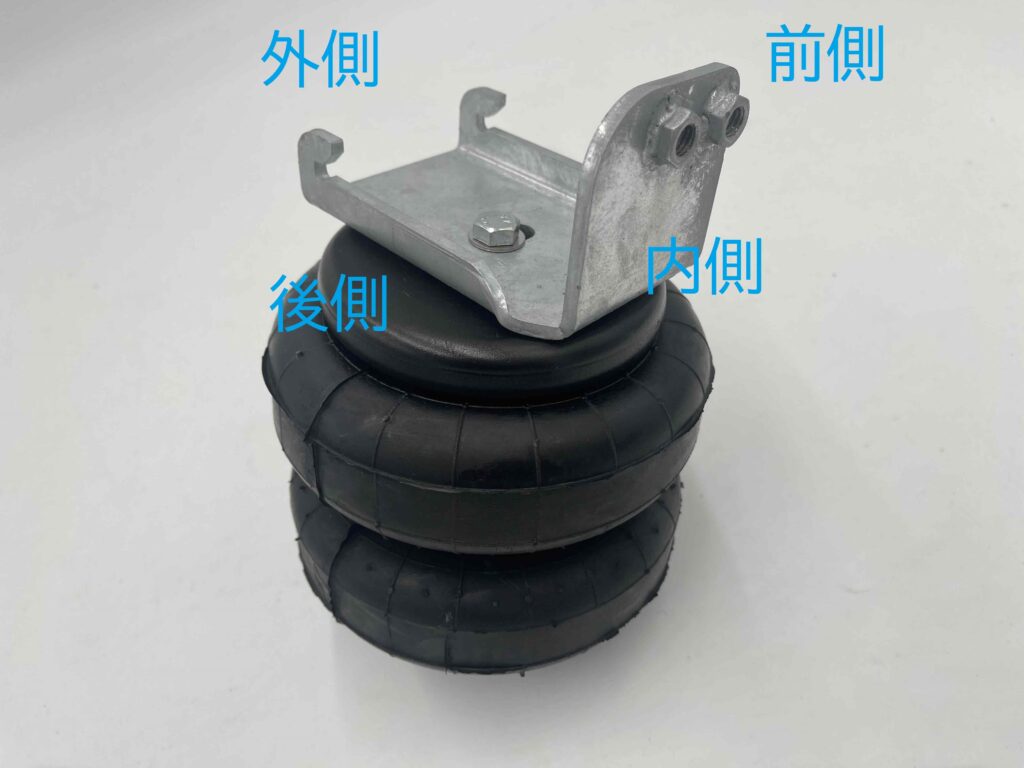

2.上側ブラケットとエアバッグ取付
上側ブラケットの向きに注意しながら、(アールが大きいほうが後ろを向きます)
エアバッグの上側の穴から、M8の14mmボルトとワッシャーを使い仮止めしておきます。
ブラケットを斜めにして、外側のツメをひっかけて、内側を上にあげ、はめ込んでいきます。
上側ブラケットの上部の2個の穴に、M8の20mmボルトを使い仮止めします。
3.上下の合体
エアバッグから出ているピンとM16ボルトを下側ブラケットの穴に、ジャッキを上げ下げしながら通していきます。
M16ナットを使い仮止めしてください。
4.本締め
①1Gをかけた後、コノ字ボルトのナットを68Nmで本締めしてください。
②外側から、上側ブラケットの隙間を使いエアバッグを止めている、M814mmボルトを本締めしてください。
(規定トルクはありませんがしっかり絞めてください。)
③内側に行き、上側ブラケットの上部についているM820mmボルトを緩めに絞めてください。
*抜け防止なので2つのボルトが軽くしまっている程度で大丈夫です。強く締めこんでもフレームに食い込んでいくだけです。
④下側ブラケットのM16ナットを本締めしてください。
(規定トルクはありませんがしっかり絞めてください。)

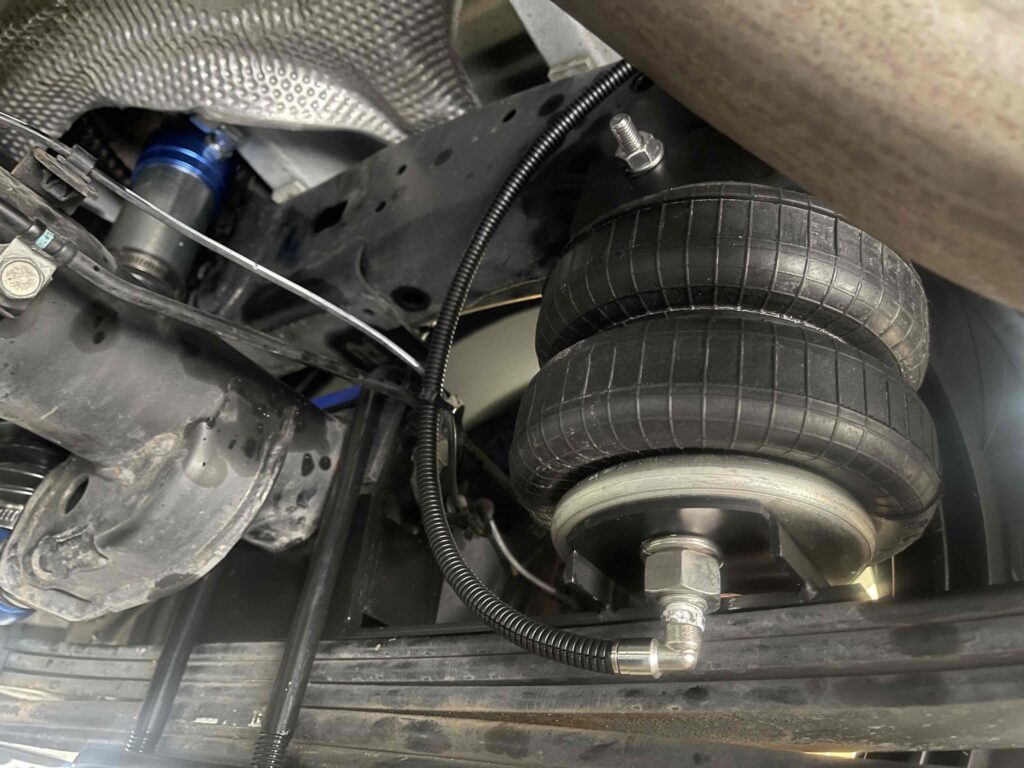

90度エルボ スイベル式 フィッテイングを取り付けてください。
ホースを差し込み後部まで這わせて、インフレーションバルブと合体させてください。
リアバンパー取付ボルトを使い、固定するとエアー注入しやすくできます。
*取付ステーは付属していません。
走行時の最大エアー圧は95PSIです。
